Description
補償導線RC-VVP-2*1.5
一、產品特點及用途
熱電偶用補償導線、電纜的作用是用來延伸熱電偶的冷端、與測溫儀連接構成測溫系統。產品采用聚氯乙烯絕緣和護套，具有優良的防潮、耐磨、阻燃性能。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接以提高測溫精度。
二、產品執行標準
本產品執行GB/4989-94等效采用IEC584-3標準
阻燃特性符合GB/T18380.3(IEC60332-3)規定要求
三、使用特性
1、使用溫度：70℃；
2、很低環境溫度：固定敷設-40℃，非固定敷設-15℃；
3、電纜安裝敷設溫度：不低于0℃；
4、允許彎曲半徑：銅帶屏蔽纏繞電纜不低于電纜外徑的12倍，其余電纜不低于電纜的外徑的6倍。
四、主要技術指標

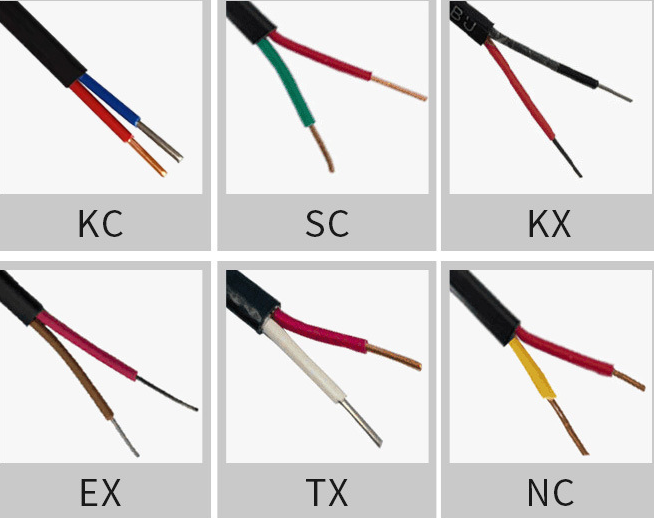

1、型號、合金絲材料和絕緣顏色
補償導線 型號 | 配用熱電偶 | 熱電偶 分度號 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
SC | 鉑銠10-鉑熱電偶 | S | SPC(銅)Cu | SNC(銅鎳)CuNi | 紅 | 綠 |
RC | R | RPC(銅)Cu | RNC(銅鎳)CuNi | 紅 | 綠 | |
KC | 鎳鉻-鎳硅熱電偶 | K | KPCA(鐵)Fe | KNC(銅鎳)CuNi | 紅 | 藍 |
KX | KPX(鎳鉻)NiCr | KNX(銅鎳)CuNi | 紅 | 黑 | ||
NC | 鎳鉻-鎳硅熱電偶 | N | NPC(鐵)Fe | NNC(銅鎳)CuNi | 紅 | 灰 |
NX | NPZ(鎳鉻硅)NiCrSi | NNX(鎳硅)NiSi | 紅 | 灰 | ||
EX | 鎳鉻-銅鎳硅熱電偶 | E | EPX(鎳鉻)NiCr | ENX(銅鎳)CuNi | 紅 | 棕 |
JX | 鐵-銅鎳熱電偶 | J | JPX(鐵)Fe | JNX(銅鎳)CuNi | 紅 | 紫 |
TX | 銅-銅鎳熱電偶 | T | TPX(銅)Cu | TNX(銅鎳)CuNi | 紅 | 白 |
注：型號首要個字母與熱電偶分度號相對應，第二個字母中“C”表示補償型補償導線，字母“X”表示延長型補償導線。SC型補償導線可配用R型分度號熱電偶。
2、使用分類及護層顏色
使用分類 | 精度等級及標志 | 護套顏色 | |||
普通級 | 精密級 | 普通極 | 精密級 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐熱用 | H | B | A | 黑色 | 紅色 |
3、熱電動勢、允差及往復電阻
熱電偶分度號 | 補償導線型號 | 熱電勢及允差發μv | 熱電偶測量端溫度℃ | |||||
100℃ | 200℃ | |||||||
熱電勢 | 允差 | Allowance | 熱電勢 | 允差 | Allowance | |||
普通級 | 精密級 | 普通級 | 精密級 | |||||
S或R | SC或RC | 645 | ±60 (±5℃) | ±30 (±2.5℃) | 1440 | ±60 (±5℃) | — | 100 |
K | KC | 4095 | ±100 (±2.5℃) | ±60 (±1.5℃) | — | — | — | 900 |
KX | 4095 | ±100 (±2.5℃) | ±60 (±1.5℃) | 8137 | ±100 (±2.5℃) | ±60 (±1.5℃) | 900 | |
N | NC | 2774 | ±100 (±2.5℃) | ±60 (±1.5℃) | 5912 | ±100 (±2.5℃) | ±60 (±1.5℃) | 900 |
NX | 2774 | ±100 (±2.5℃) | ±60 (±1.5℃) | 5912 | ±100 (±2.5℃) | ±60 (±1.5℃) | 900 | |
E | EX | 6317 | ±200 (±2.5℃) | ±120 (±2.5℃) | 13419 | ±200 (±2.5℃) | ±100 (±1.5℃) | 5000 |
J | JX | 5268 | ±140 (±2.5℃) | ±85 (±1.5℃) | 10777 | ±140 (±2.5℃) | ±85 (±1.5℃) | 500 |
T | TX | 4277 | ±60 (±1.0℃) | ±30 (±0.5℃) | 9286 | ±90 (±1.5℃) | ±48 (±0.8℃) | 300 |
補償導線型號 | 在20℃時往復電阻值Ω/m | ||||
0.2mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
SC或RC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
KC | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
EX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
JX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
TX | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
NX | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
4、本安補償導線除具有上述性能指標外，還具備以下主要本安性能指標
性能項目 | 單位 | 指標 |
工作電容(1KHz) | ρF/m | ≤80 |
電容不平衡(1KHz) | ρF/m | ≤1 |
分布電咸 | μH/m | ≤0.6 |
靜電感應電壓(靜電電壓20KV) | V | ≤1 |
電磁干擾感應電壓(干擾磁場400A/m) | mV | ≤5 |
5、其它性能指標
項目 | 單位 | 技術指標 | |
PVC絕緣 | PE，F等絕緣 | ||
絕緣電阻(20℃)≥ | MΩ·Km | 25 | 500 |
阻燃特性 | A或B類(按GB/T18380.3試驗) | ||
